设备显示屏故障

iPhone屏幕换修过程

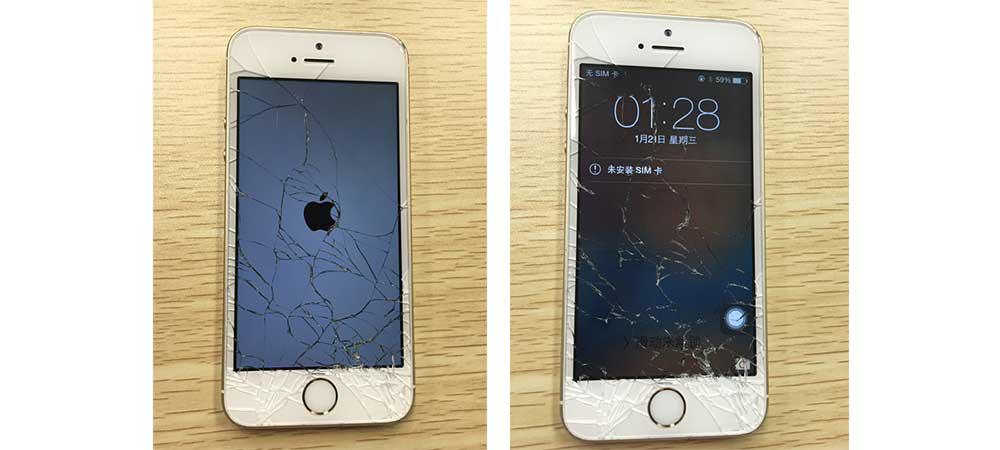

图中惨遭碎屏的iPhone 5s

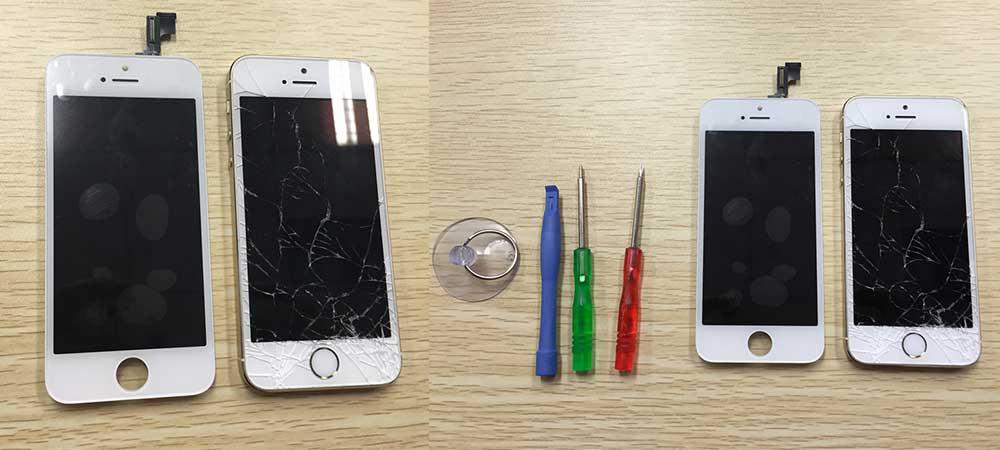

准备好需要更换的iPhone 5s新屏幕

拆机工具:一个小号螺丝刀、拆卸iphone专用的六角螺丝刀、撬棒以及吸盘。

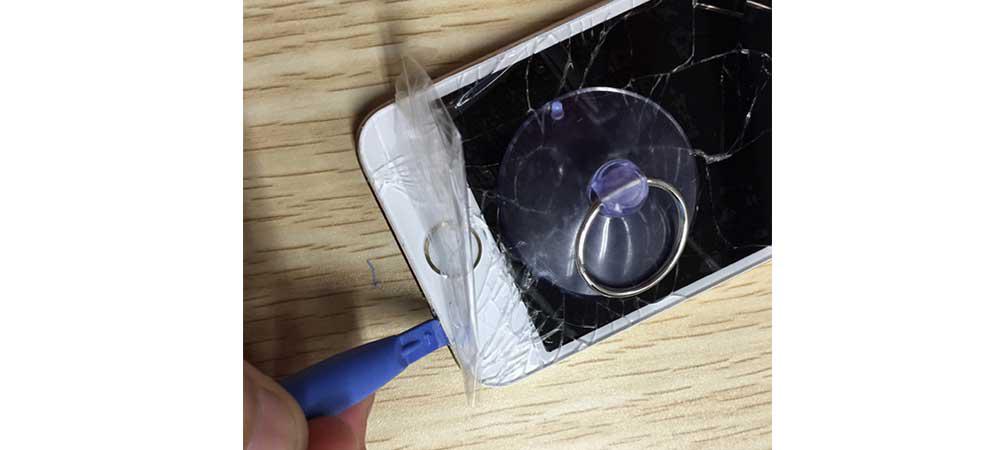

由于碎裂的屏幕是无法像新手机屏幕那样可直接用吸盘将屏幕取下来的,因此你可以在碎屏上贴一层透明胶带或者贴膜。可一边用吸盘一边用撬棒撬起屏幕和机身的缝隙

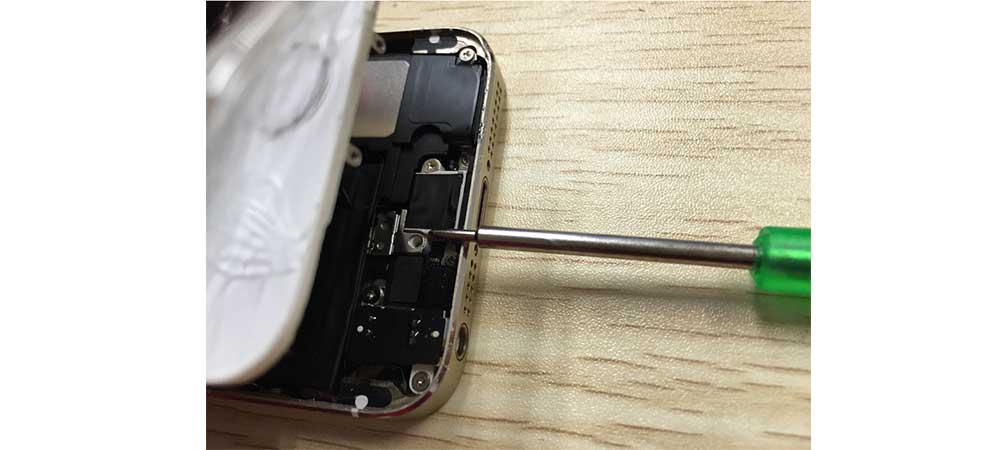

5s的HOME按键附近是有一条排线和主板链接的,在揭开屏幕时候一定要小心不要扯断排线了。轻轻一触HOME按键的排线以后揭开屏幕到听筒位置时候也要小心,附近就是显示屏的排线了。

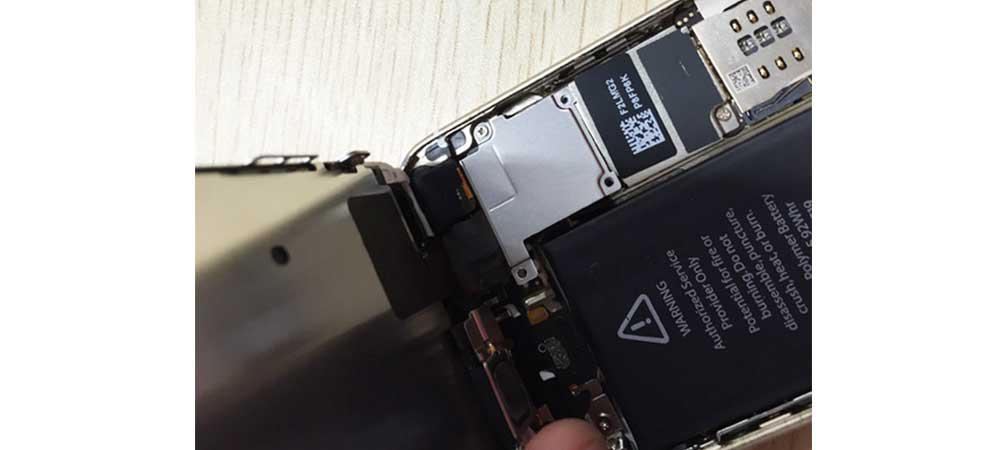

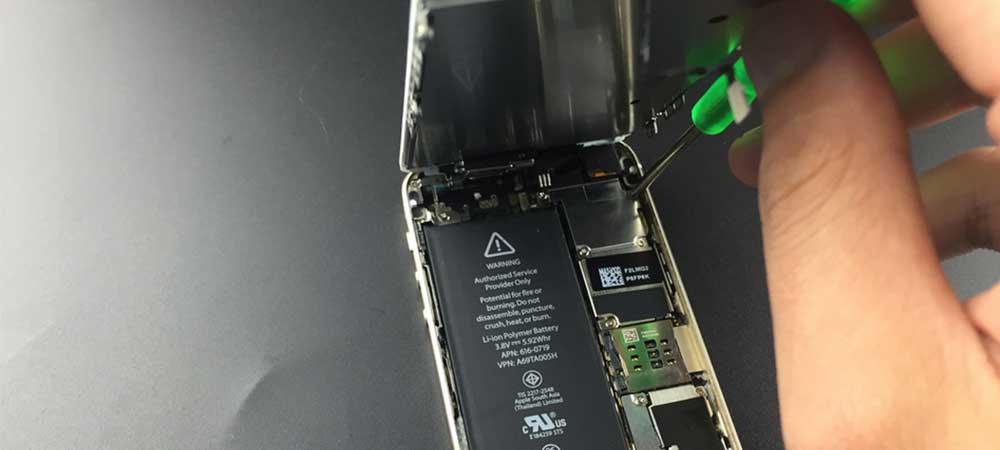

在主板上有4颗螺丝,拆除以后揭开铁板才能把显示屏和主板链接的三条排线拆下

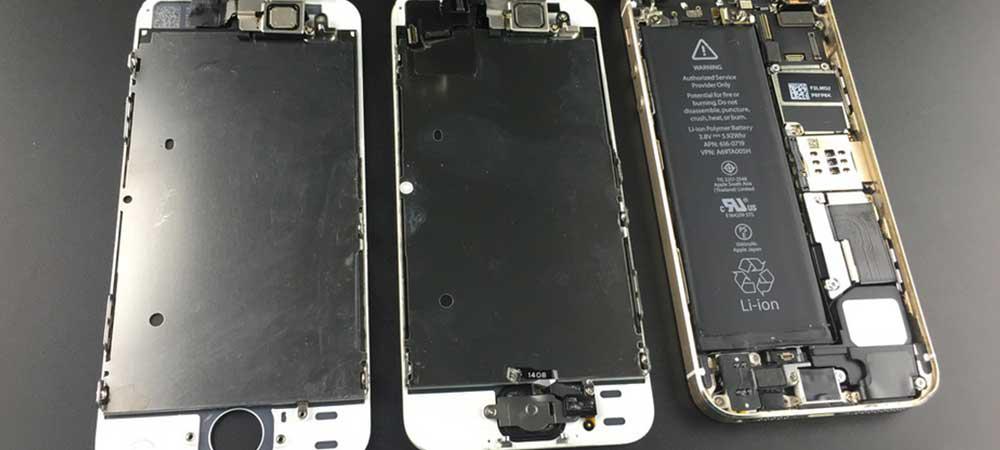

拆卸以后的屏幕

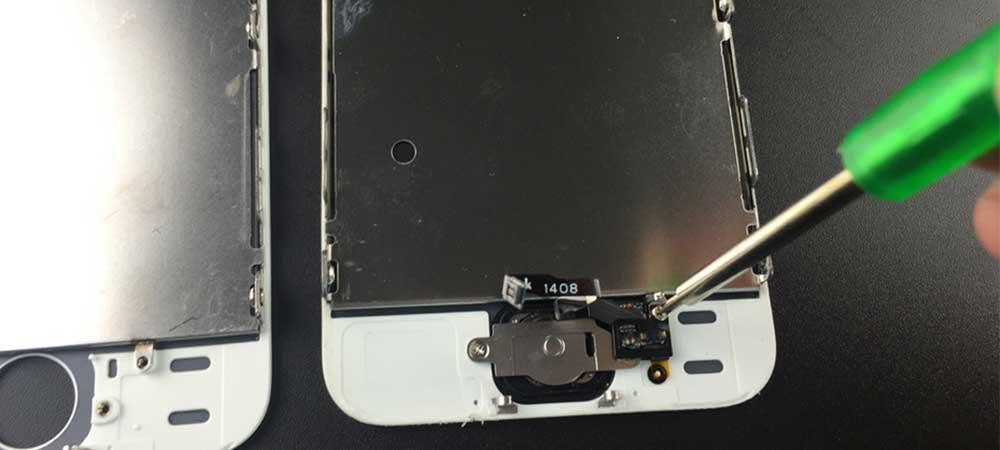

HOME按键从旧的手机上拆下来,然后装到新的屏幕上。HOME按键上有三颗螺丝,而且有胶水拆卸时候需要细心。

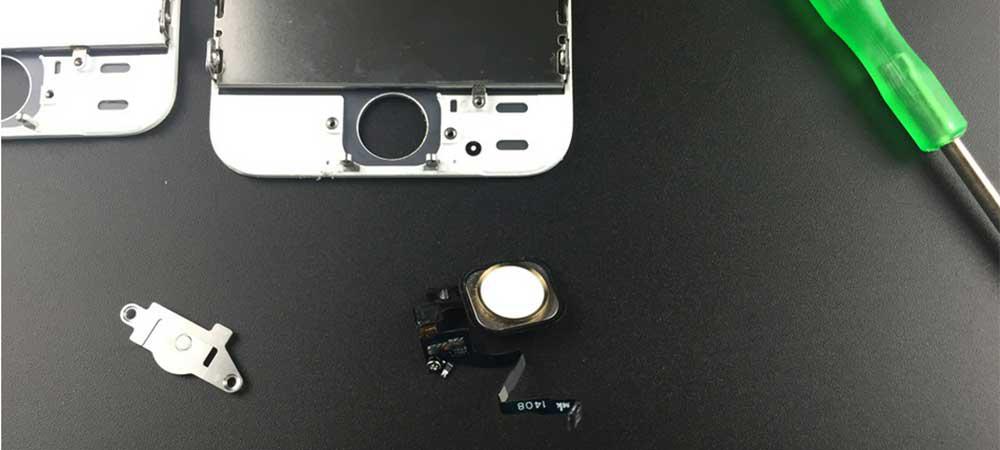

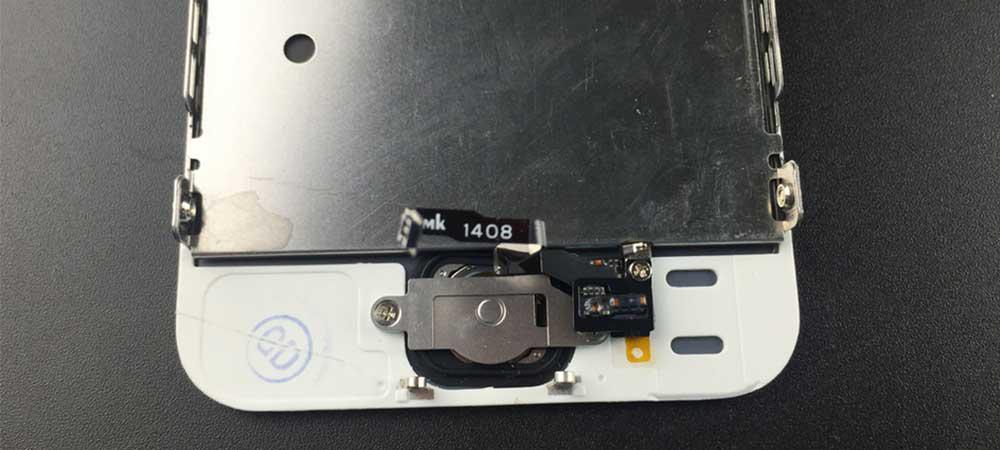

拆卸HOME按键

把HOME按键换到新的屏幕上。再按照上面的逆序把新显示屏的排线装上去主板,再上好那块小铁板上的4颗螺丝。一定要记得在扣上显示屏之前要把HOME按键的排线也接上,由于这个角度比较难安装HOME的排线,此时一定要耐心才行。

重新把屏幕装好

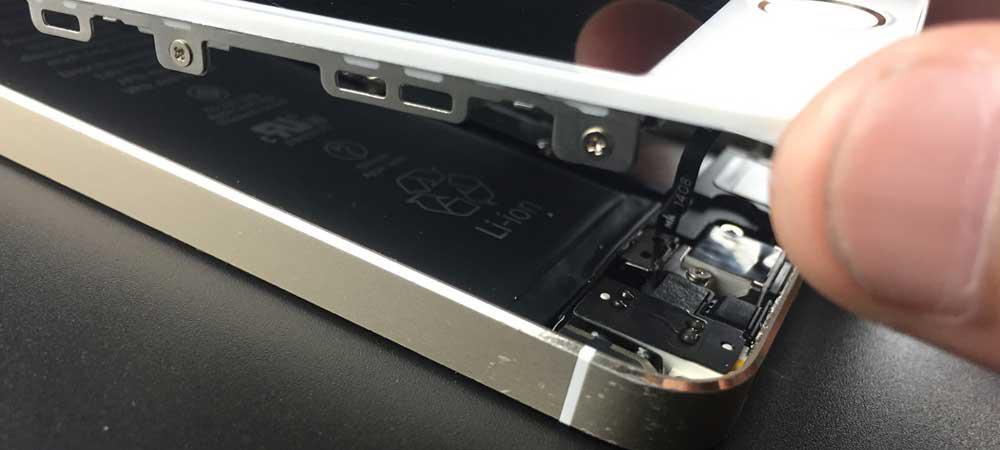

接好HOME排线

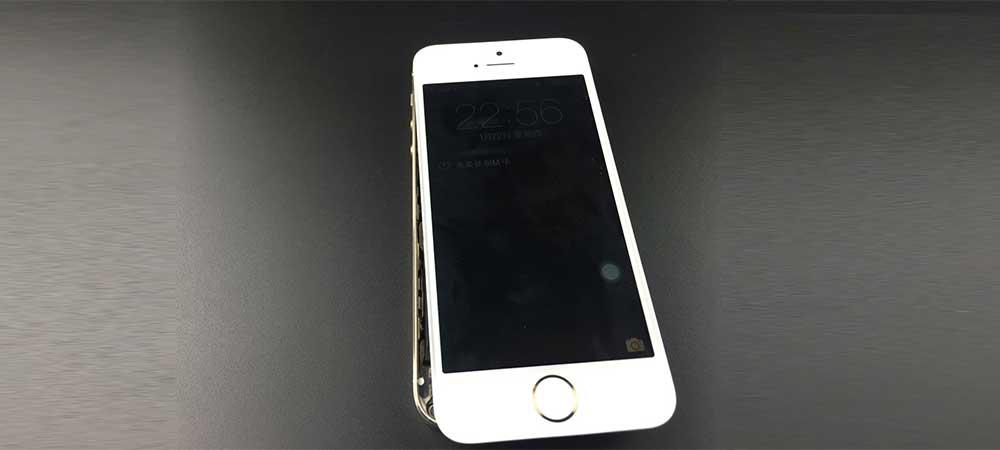

换屏完成。
