新MacBook完全拆解

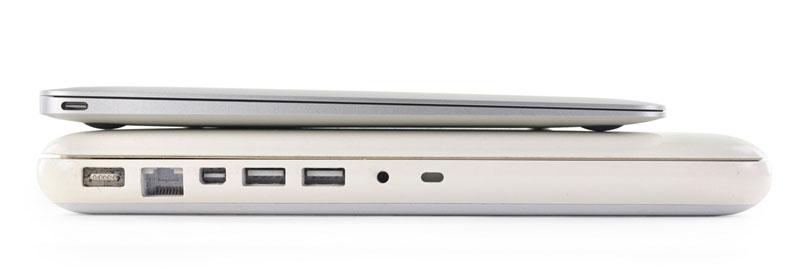

全新MacBook的厚度不到2009款MacBook的一半,最厚的地方只有13mm。2009款MacBook上,有MagSafe、以太网、Mini DisplayPort、两个USB、音频接口和安全锁孔。

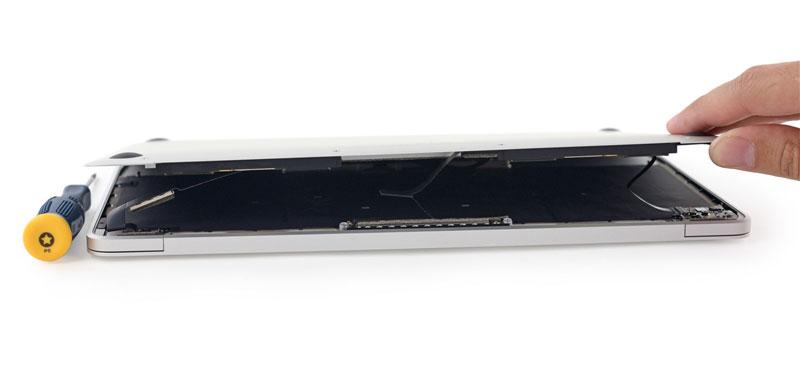

将触控板和键盘线缆断开后,我们可以将C壳和D壳分开了。全新MacBook电池的连接器隐藏在主板下,这种设计与iPad相似。

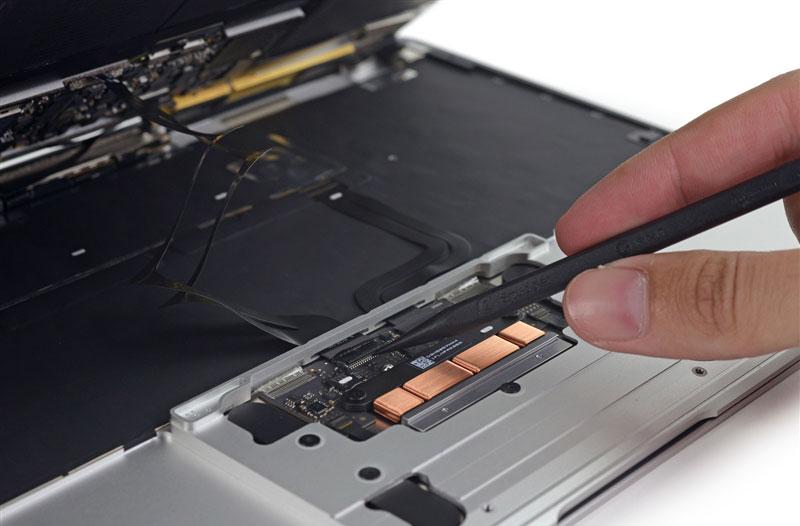

与新款13寸Retina MacBook Pro相同,这款MacBook也配备了全新Force Touch触控板,拆下后壳后,需要将连接的线缆断开。



小心翼翼的将MacBook主板从铝金属外壳上拆下。苹果提到Retina MacBook的主要要比11寸MacBook Air的小 67%。苹果在MacBook中使用了英特尔Core M处理器,这款处理器可以减小尺寸以及散热。

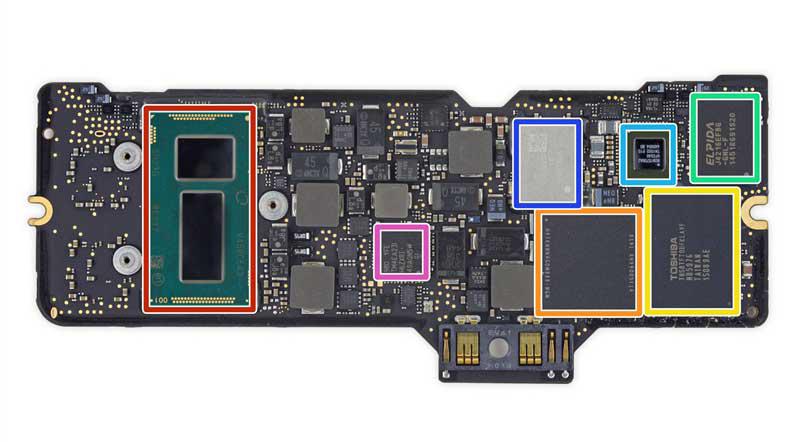

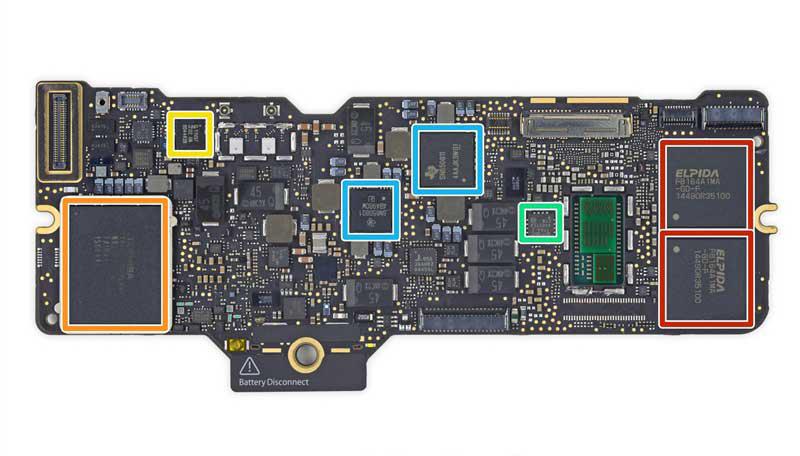

红色:尔必达/镁光 FB164A1MA-GD-F 8GB LPDDR3移动内存
橙色:东芝TH58TFT0DFKLAVF NB2953 128GB SLC NAND 闪存(另一面也有128GB,总共256GB)
黄色:恩智浦NXP 11U37微控制器;128kb闪存,10kB SRAM
绿色:SMSC 1704-2温度传感器
粉色:德州仪器SN6508(功率转化器)
红色:英特尔 SR23G Core M-5Y31 处理器(双核,1.1GHz,可睿频至2.4GHz),内置英特尔HD Graphics 5300集成显卡
橙色:海力士 H9TKNNN4GDMRRR-NGM 4Gb(512MB)LPDDR3-SDRAM
黄色:东芝 TH58TFT0DFKLAVF 128 GB SLC闪存
绿色:尔必达/镁光 J4216EFBG-GNL-F DDR3 SDRAM
粉色:博通 BCM15700A2,可能是无线网络芯片
蓝色:Murata 339S0250,可能Wi-Fi模块
紫色:980 YFE TM4EA231 H6ZXRI 49AQN5W GI

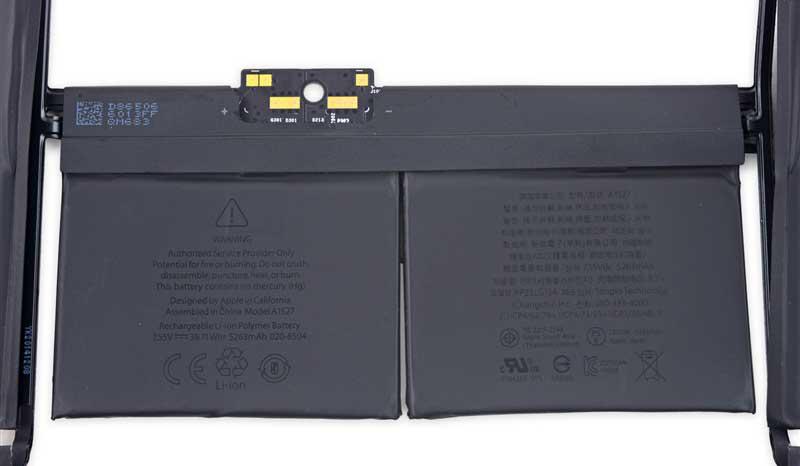

苹果全新阶梯电池技术可以提升35%的电池容量,不过电池仍然使用粘合剂与底壳固定。Retina MacBook中使用了7.55V,39.71Wh,5263 mAh 电池。11寸MacBook Air的电池容量为5100毫安。

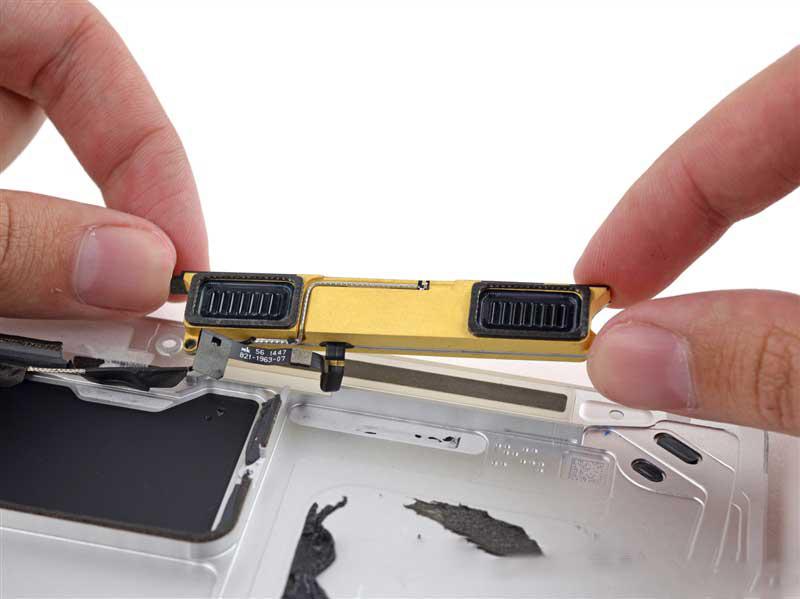

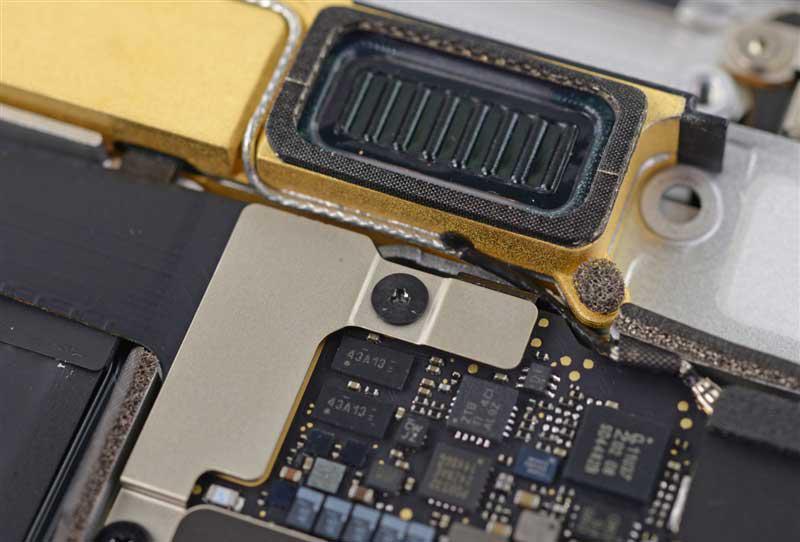

有金色配件,是有绝缘涂层铝。


最后,也就是谈论最多的Force Touch触控板,看起来要比13寸Retina MacBook Pro中的更薄。



只有四个应变计,就像之前13 寸Retina MacBook Pro上的Force Touch触控板,MacBook的触控板可以感知手指的压力,而不会移动。

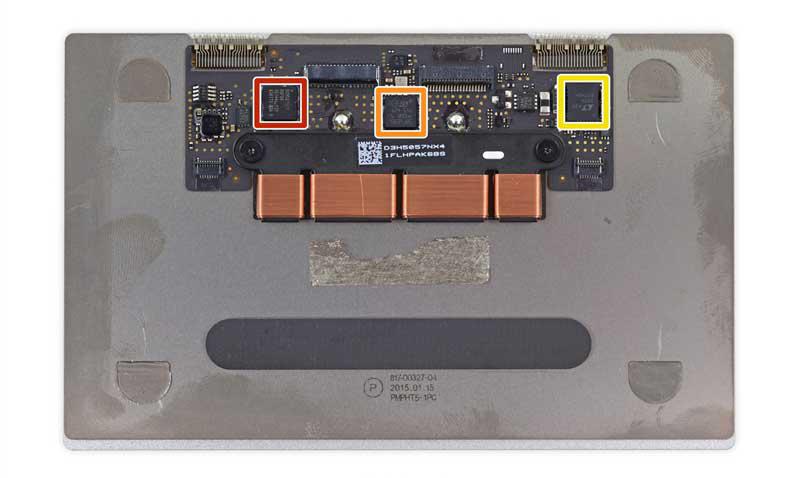

红色:博通BCM5976触控屏控制器
橙色:ST Microelectronics 32F103 ARM Cortex-M微控制器
黄色:Linear Technology  LT3954 LED转换器,内置PWM生成器

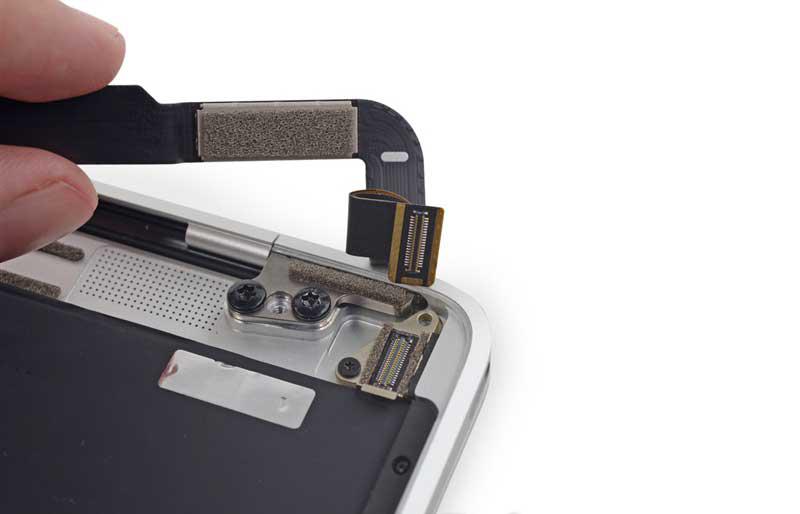

将USB-C接口拆下。

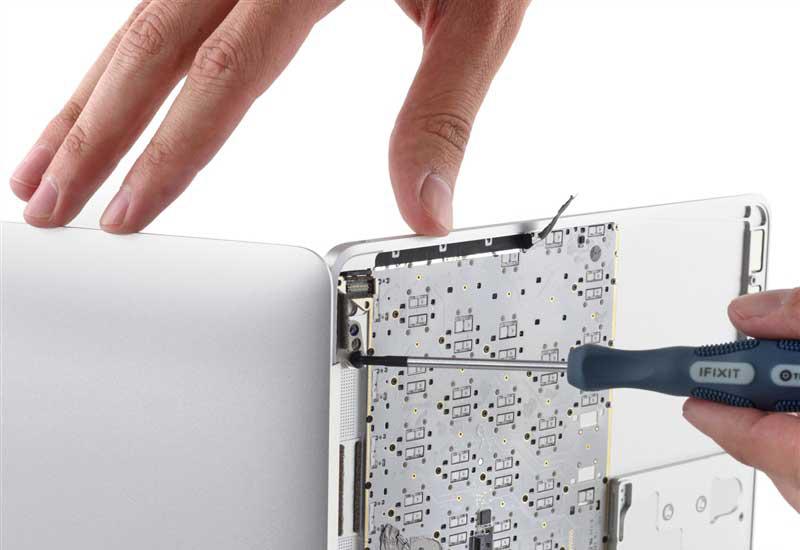

拆下三颗Pentalobes螺丝后,又移除了10颗有垫片的Philips螺丝,最后还有两颗螺丝固定。键盘底板上有大量的粘合剂。



现在,拆下显示屏后,可以看到USB-C接口。

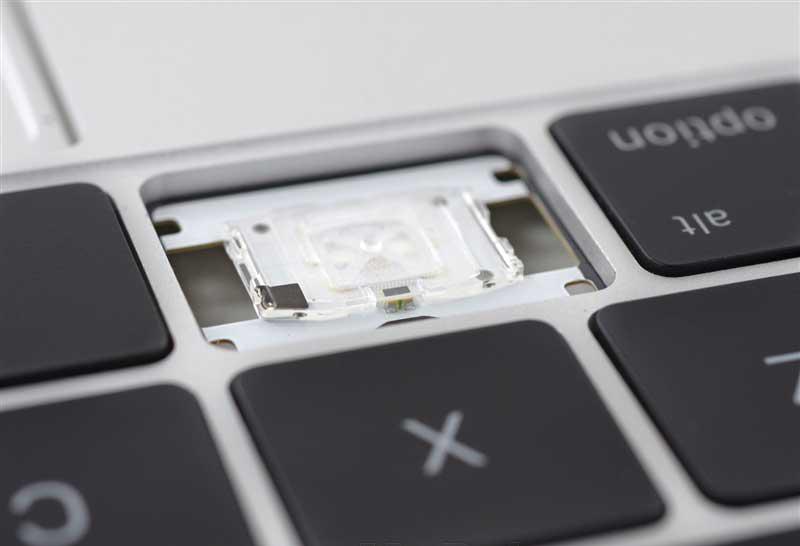

苹果在MacBook中不再使用一排LED灯,而是在每个按键上安装独立的LED灯。



拆解完毕,2015款MacBook的可维修性得分为1分,各种Pentalobe螺丝让用户很难拆解设备。USB-C连接器很难拆下,因为支持多种用途,所以使用频率高,也更容易坏掉。电池大量使用粘合剂与底壳固定。处理器、内存和SSD都焊接在主板上。
