苹果iPad Mini拆解揭秘图

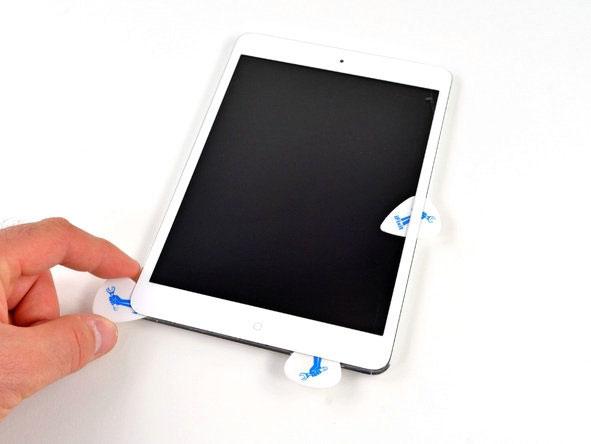

图片中打开iPad的工具是iOpener,它也是新iPad的拆解工具,iPad Mini延续手机产品使用大量粘合剂的传统,难以撬开,Nexus 7和Kindle Fire HD明显更加容易开启。
![](../uploads/allimg/151022/1-151022104021914.jpg)

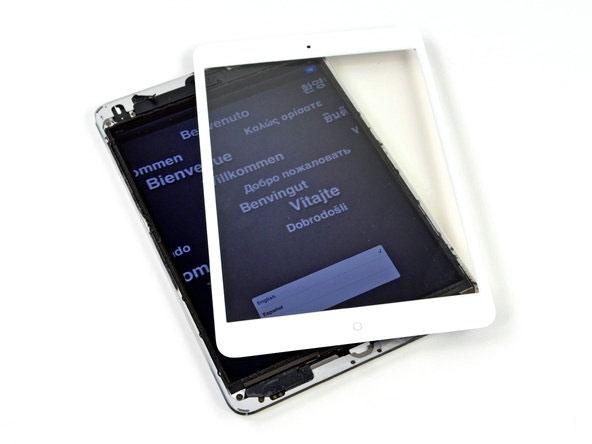

iPad Mini屏幕玻璃比老版设备更容易去除,不用付诸太大的耐心
![](../uploads/allimg/151022/1-15102210405H18.jpg)

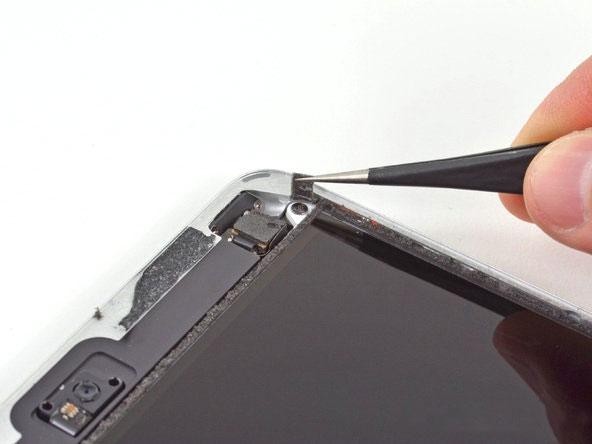

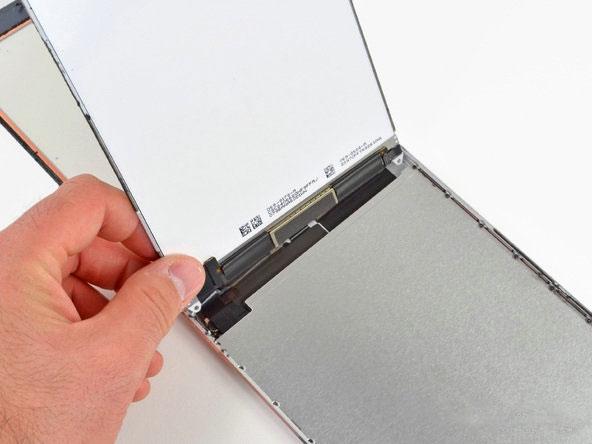

苹果的屏幕螺丝隐藏得很有技巧,拆除LCD屏,打开面板后,金属板上至少镶嵌了16颗螺丝,这样的设计与第五代iPod Touch和iPhone 5一样。
![](../uploads/allimg/151022/1-151022104144K8.jpg)
![](../uploads/allimg/151022/1-151022104155464.jpg)
![](../uploads/allimg/151022/1-151022104213518.jpg)

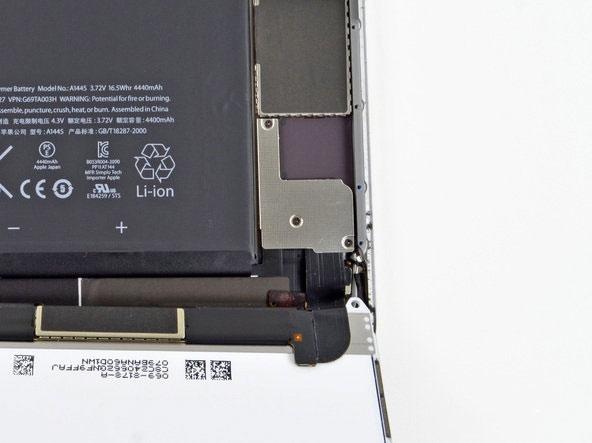

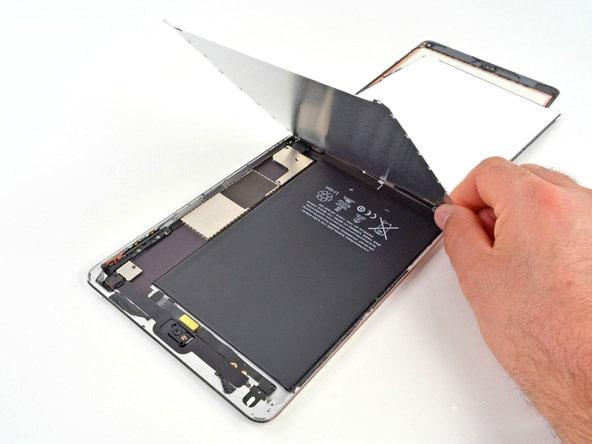

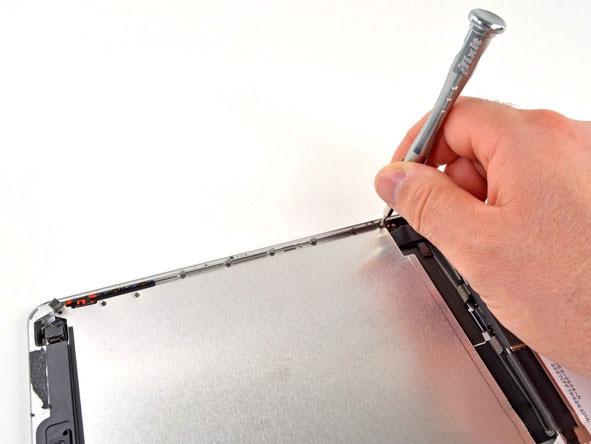

拆除这块金属面板需要耗费一些时间,内层框架和连接器类似iPod Touch的内部构造.
![](../uploads/allimg/151022/1-151022104255455.jpg)
![](../uploads/allimg/151022/1-15102210430E42.jpg)
![](../uploads/allimg/151022/1-151022104330302.jpg)

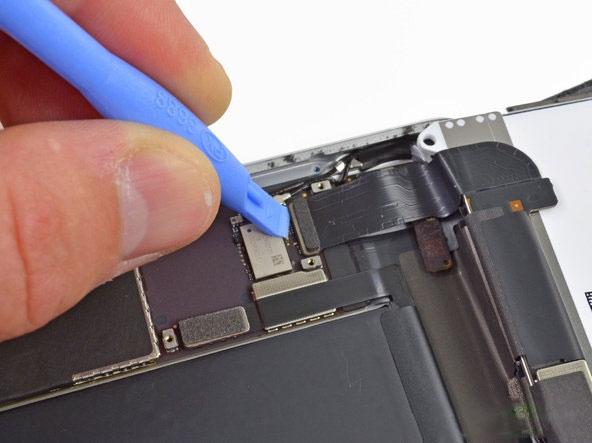

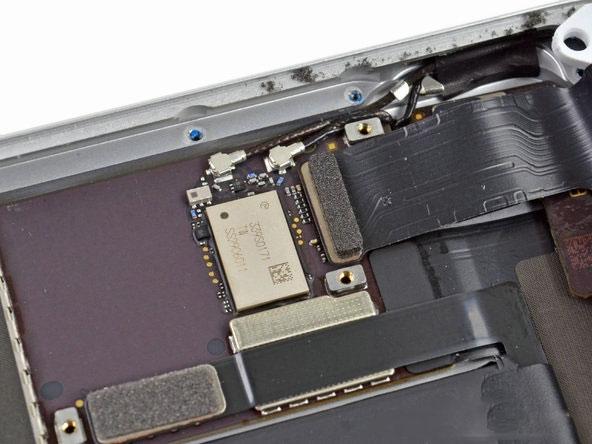

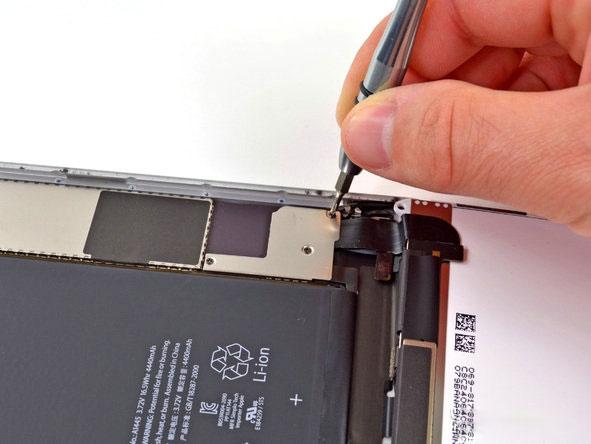

它和Murata 339S0171 Wi-Fi模块有相当密切的关系
![](../uploads/allimg/151022/1-15102210440X22.jpg)
![](../uploads/allimg/151022/1-15102210441O08.jpg)

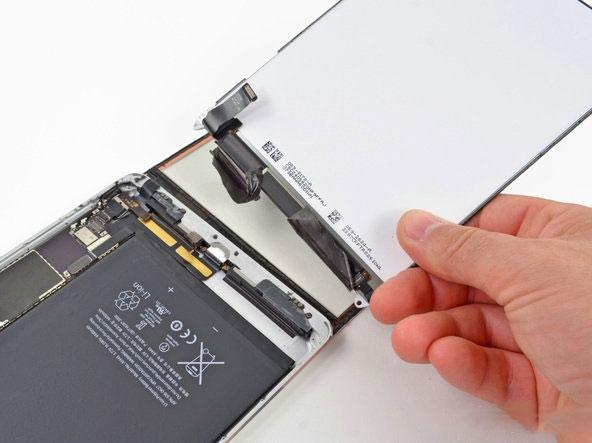

绝缘胶带将显示器后后盖相连,保护Lightning连接器电缆。去除胶带,移走显示屏,LCD和前置玻璃是两个单独的组件。
![](../uploads/allimg/151022/1-151022104454439.jpg)
![](../uploads/allimg/151022/1-151022104503B9.jpg)

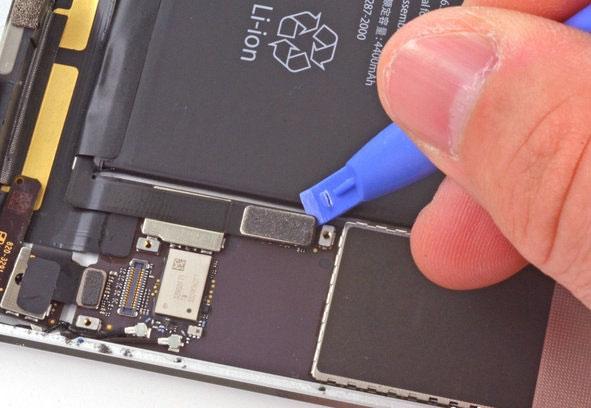

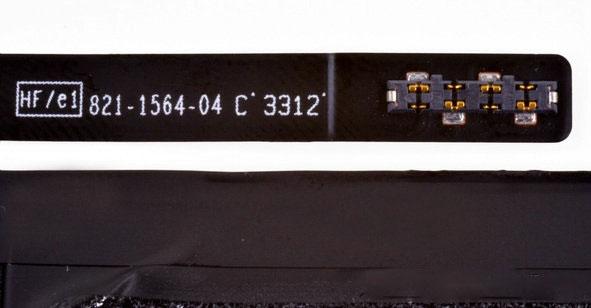

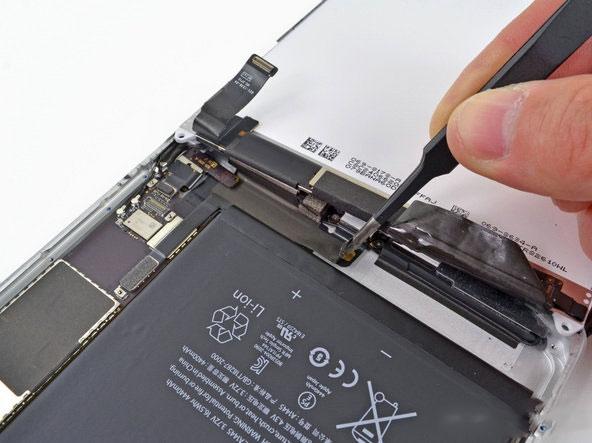

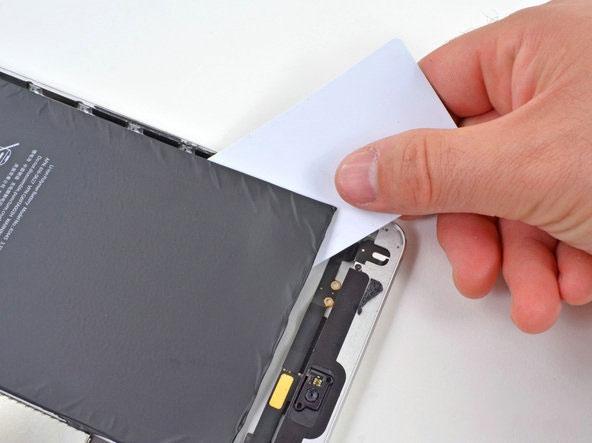

iPad Mini继承了iPad的连接器固定电池的方式,而非iPod Touch中的焊接方式。塑料卡是撬动电池的不错的工具,后一张图片中的数字是821-1564-04 C 3312
![](../uploads/allimg/151022/1-15102210454L56.jpg)
![](../uploads/allimg/151022/1-15102210455K40.jpg)
![](../uploads/allimg/151022/1-15102210460L47.jpg)

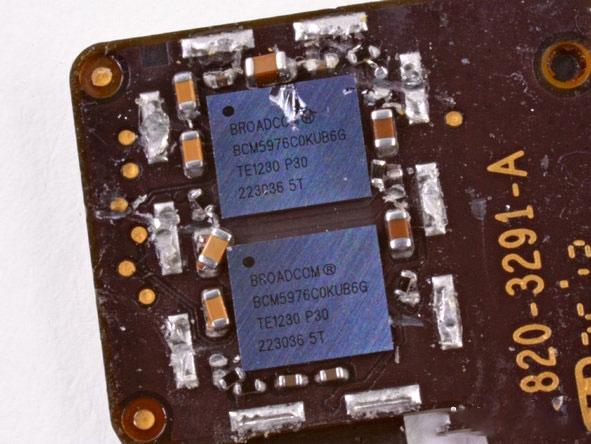

接下来是数字转换器,它隐藏在标记为“BCM5976C0KUB6G”的Broadcom触摸控制器的连接器上,这里的构造和MacBook Air相同。
![](../uploads/allimg/151022/1-151022104645O8.jpg)
![](../uploads/allimg/151022/1-151022104A4606.jpg)

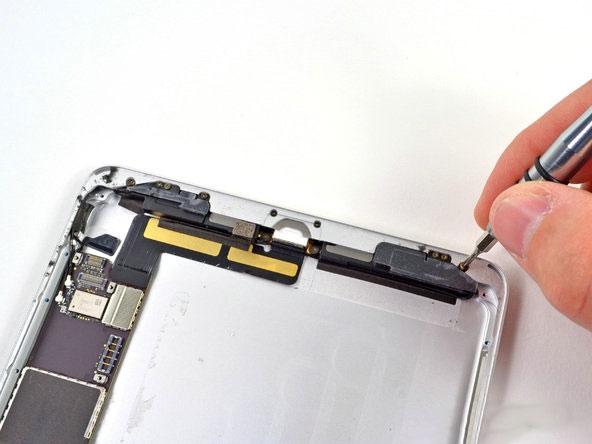

每一个扬声器上都有一个天线,大概是Wi-Fi或者蓝牙,苹果iPad Mini果然迷你,它内部的螺丝也是我们见过小的。
![](../uploads/allimg/151022/1-151022104IM06.jpg)
![](../uploads/allimg/151022/1-151022104J6339.jpg)

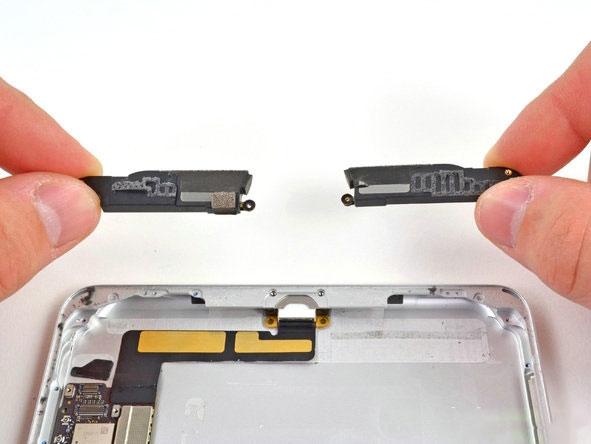

连接器接口缩小为第二个扬声器留下了足够的空间
![](../uploads/allimg/151022/1-151022104R3V3.jpg)

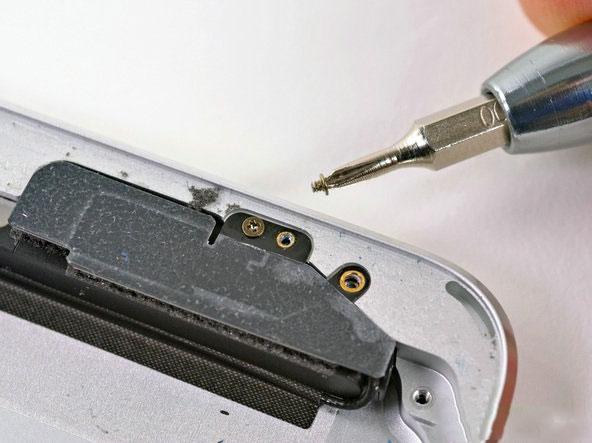

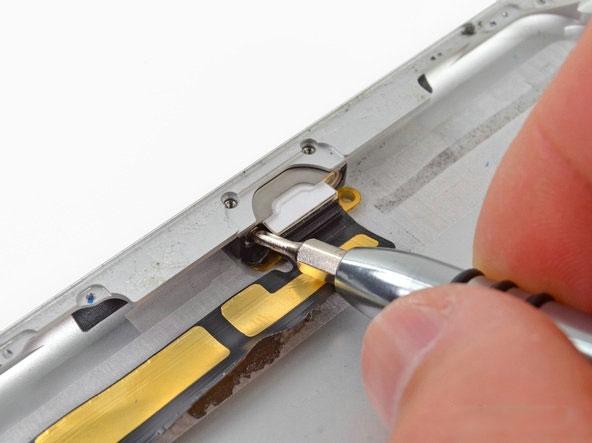

两个隐藏的螺丝连接到Lightning连接器的后盖,Lightning接口将迅速覆盖iOS产品线。iPad 2、iPhone和iPod Shuffle等产品目前还没采用Lightning接口。
![](../uploads/allimg/151022/1-151022104U3948.jpg)

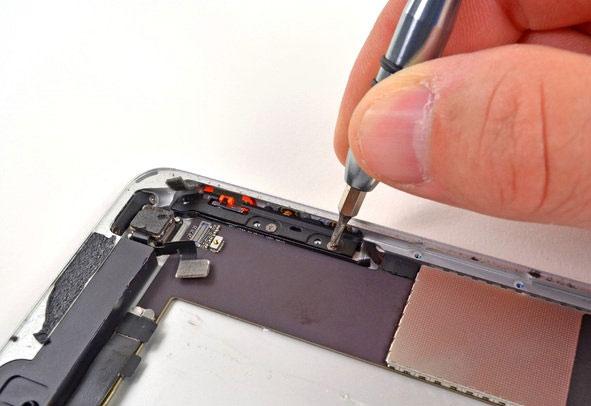

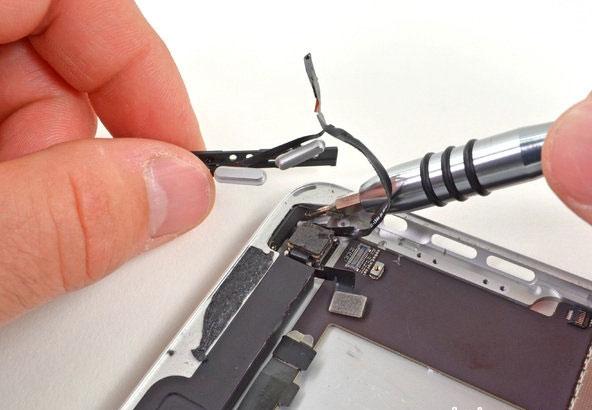

在查看内部核心装置之前,还需要清理周围的外部设卡,移除音量按键周围的几个螺丝。
![](../uploads/allimg/151022/1-151022104930J3.jpg)
![](../uploads/allimg/151022/1-151022104942959.jpg)

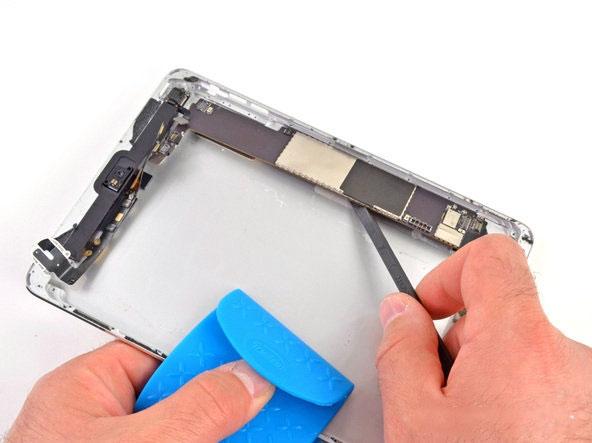

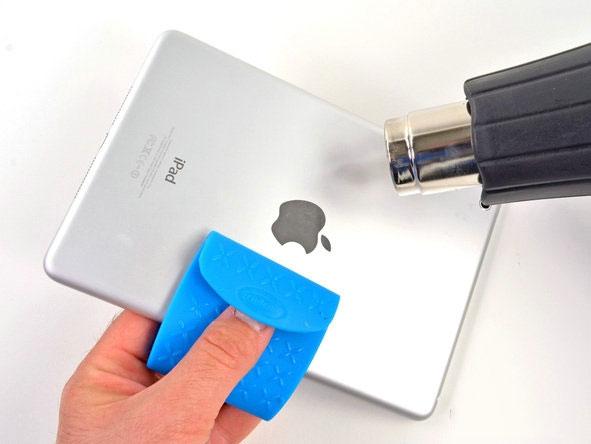

iPad Mini内部使用了大量了胶粘剂,通过加热铝合金框架使粘合剂变软,以便拆卸。
![](../uploads/allimg/151022/1-151022105023N8.jpg)
![](../uploads/allimg/151022/1-151022105033342.jpg)

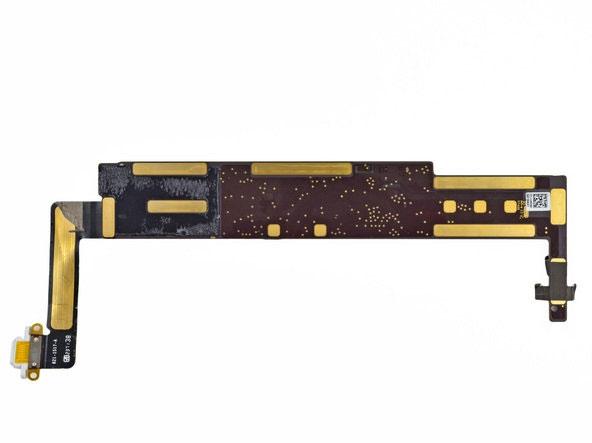

和iPad 3的基座连接器不同,iPad Mini的lightning端口永久焊到逻辑板上,这种设计决定了维修是非常昂贵的。
![](../uploads/allimg/151022/1-151022105111941.jpg)

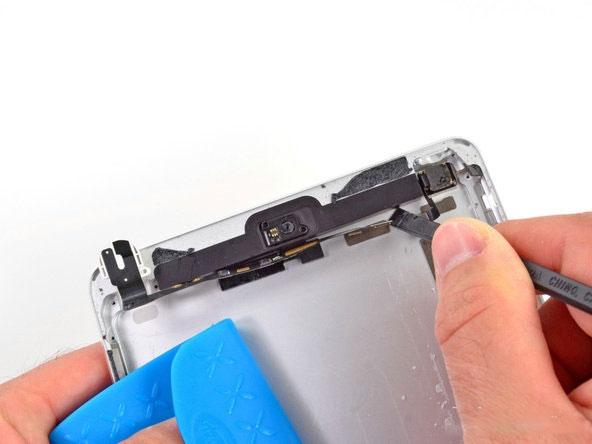

强力粘胶继续阻碍拆解工作,开启热风枪,撬开耳机和前置摄像头,iPad Mini在相机功能方面处理得很好,虽然大部分硬件规格类似iPad 2,但相机和视网膜屏幕的iPad类似。其前置FaceTime高清摄像头提供120万像素照片,后置摄像头iSight提供500万像素和高清视频。
![](../uploads/allimg/151022/1-1510221051463Y.jpg)
Lightning连接器直接焊接到逻辑板上。

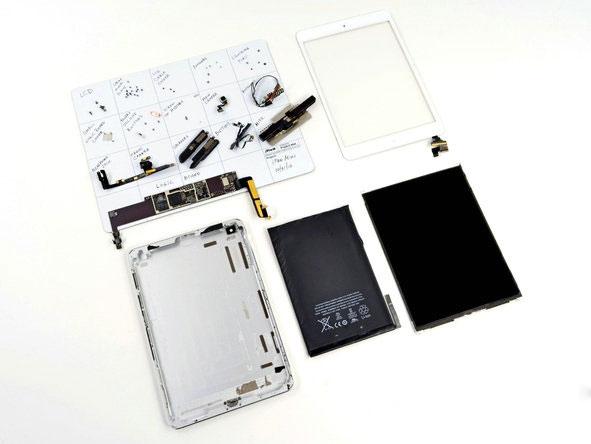

![](../uploads/allimg/151022/1-15102210521R91.jpg)
