iPhone6维修
苹果iPhone6拆机图解

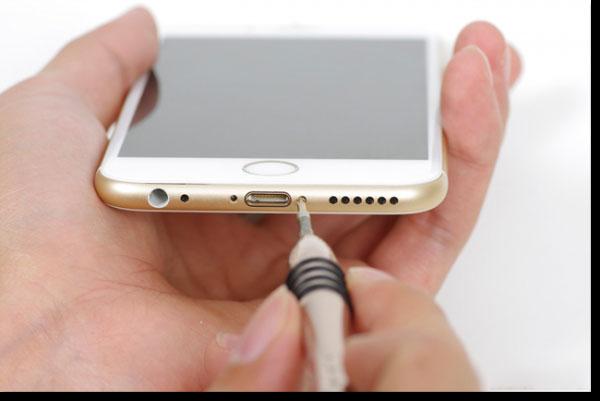

首先关机、取出sim卡,把数据线接口两边的螺丝取出。
![](../uploads/allimg/151022/1-151022105912422.jpg)

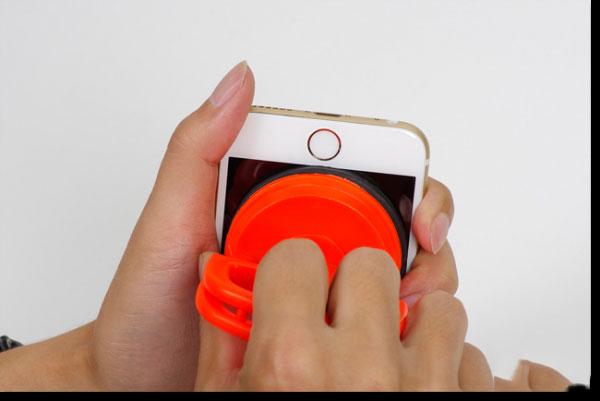

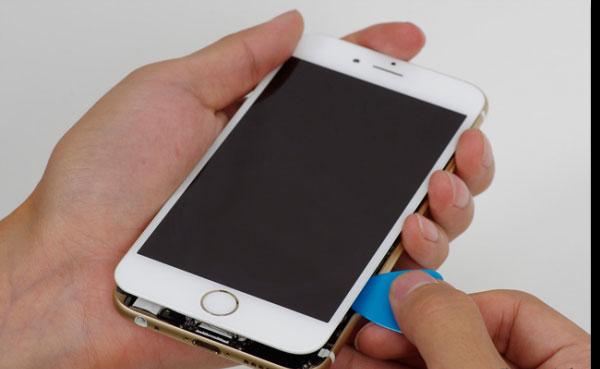

用吸盘吸住屏幕靠近Home键部分,拉出一个开口。
![](../uploads/allimg/151022/1-1510221059533R.jpg)

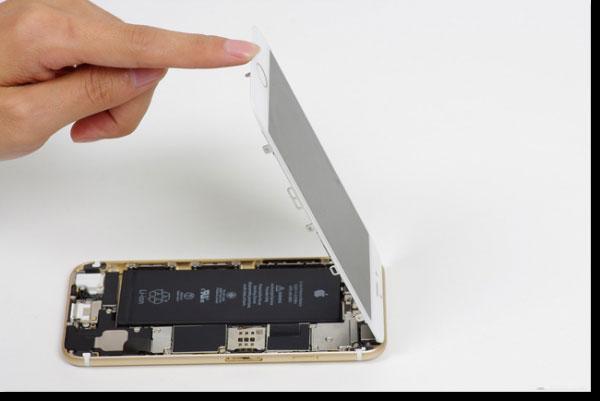

注意这里前面板与机身的角度不要超过90度,因为在机身顶部有排线将二者连接。我们发现底排部分少了5s那种Touch ID排线,减小了拆机风险。
![](../uploads/allimg/151022/1-15102211003Q10.jpg)
![](../uploads/allimg/151022/1-15102211004b47.jpg)

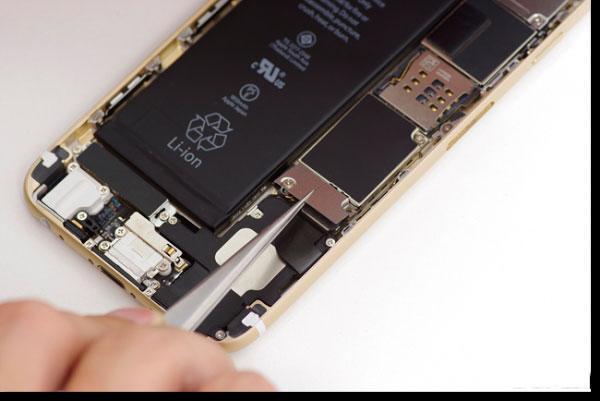

为了避免拆解过程中元器件短路,我们要先给主板断电,取下电源连接线的屏蔽罩。
![](../uploads/allimg/151022/1-151022110125646.jpg)

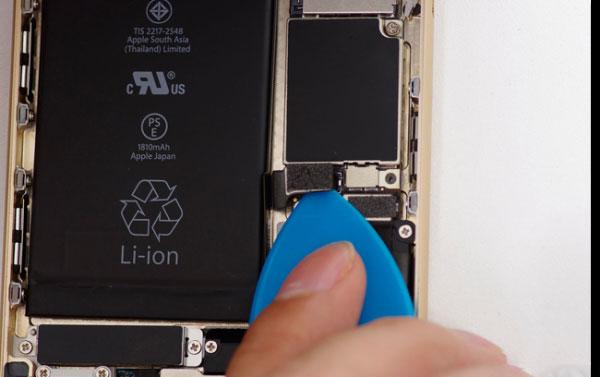

用拨片轻轻撬开电源与主板的接口。
![](../uploads/allimg/151022/1-151022110154207.jpg)

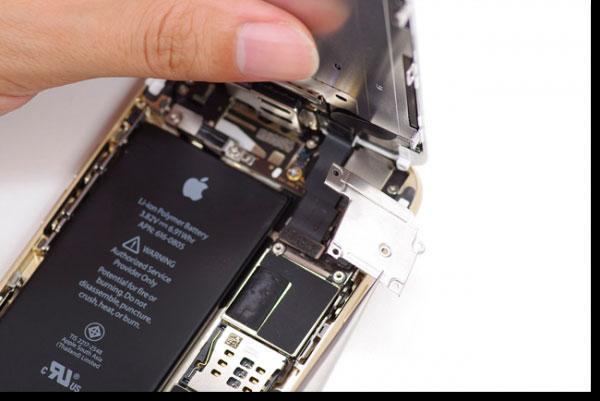

然后我们把与前面板相连的排线部分的屏蔽罩卸下来。
![](../uploads/allimg/151022/1-1510221102244Y.jpg)

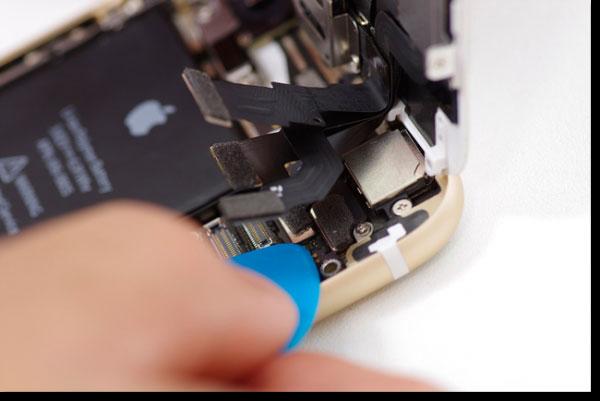

同样逐一撬开排线,一共四条。四条排线分别为显示、触摸、光纤、Touch ID排线。
![](../uploads/allimg/151022/1-151022110251W2.jpg)

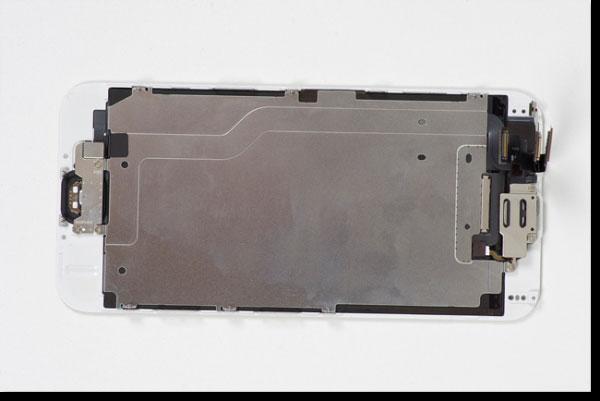

我们看一下前面板整体图,与5s相比,Touch ID的排线绕到了上方,我们过一会再对前面板动手。
![](../uploads/allimg/151022/1-15102211031b48.jpg)

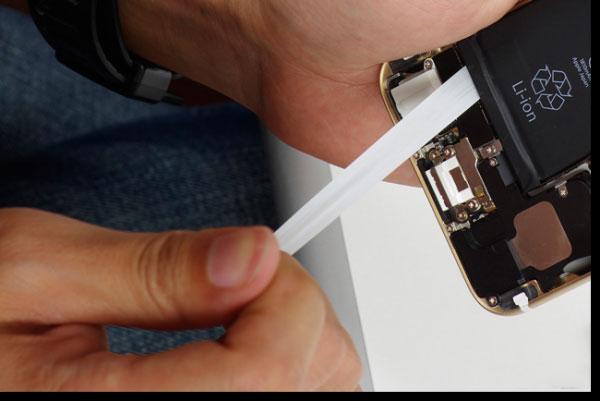

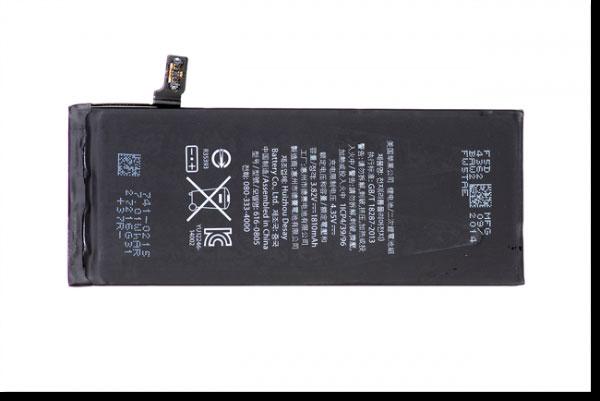

这种胶条只要一被拉长就会失去粘性,所以电池取下来会发现没有任何胶痕,那叫一个干净。
![](../uploads/allimg/151022/1-15102211041E16.jpg)
![](../uploads/allimg/151022/1-151022110430307.jpg)

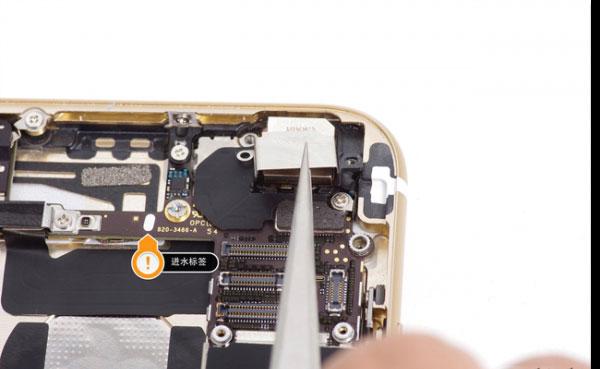

取下摄像头上面的屏蔽罩。这里顺便提一下,画面中间有个白条是进水标,进水标遇水变色,可以根据这里的颜色判断是否曾进水。
![](../uploads/allimg/151022/1-151022110522648.jpg)
![](../uploads/allimg/151022/1-151022110532931.jpg)
接下来拆主板,先把主板下方底插排线拔开。
![](../uploads/allimg/151022/1-151022110610c4.jpg)

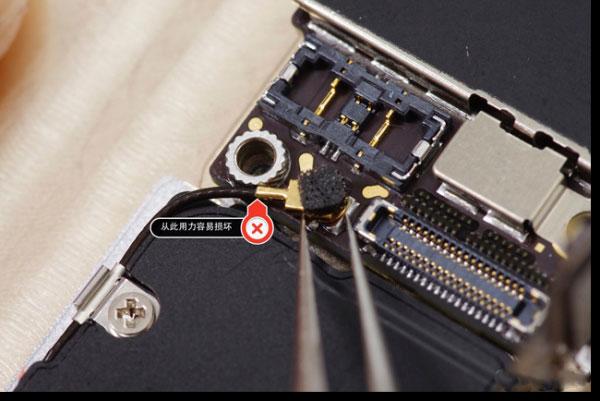

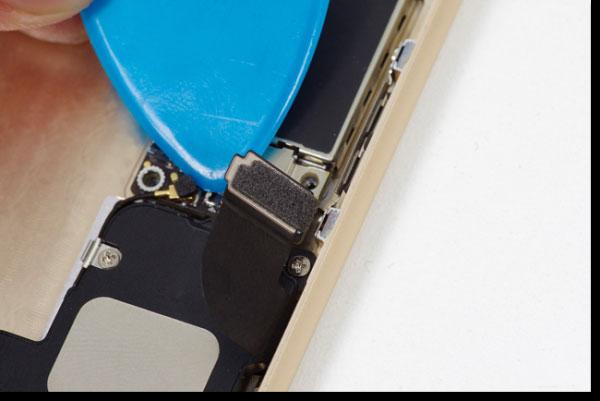

然后拆天线,这里特别注意,要从天线末端用力,手要稳。
![](../uploads/allimg/151022/1-15102211064T44.jpg)
靠近摄像头的这个位置有一个“亲子”螺丝,看下张图
![](../uploads/allimg/151022/1-151022110G6125.jpg)

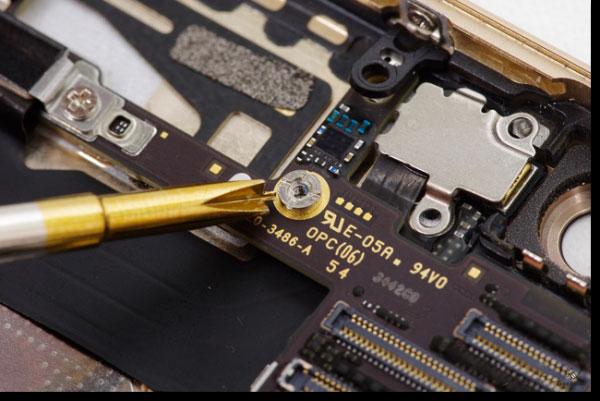

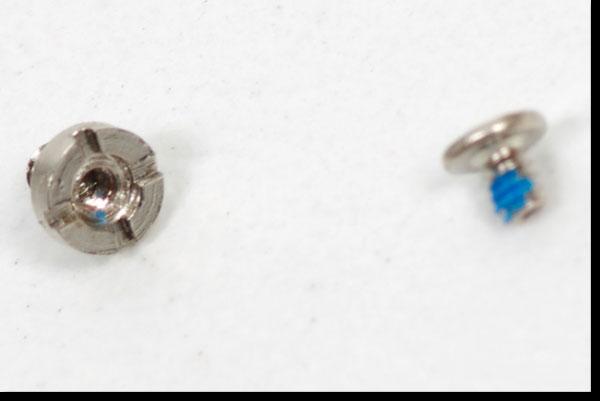

“亲子”螺丝就是一个“子”螺丝柠在另一个螺丝上面,结构十分巧妙。
![](../uploads/allimg/151022/1-151022110JD45.jpg)
接下来拆下音量线和开机线的屏蔽罩。
![](../uploads/allimg/151022/1-1510221133322W.jpg)

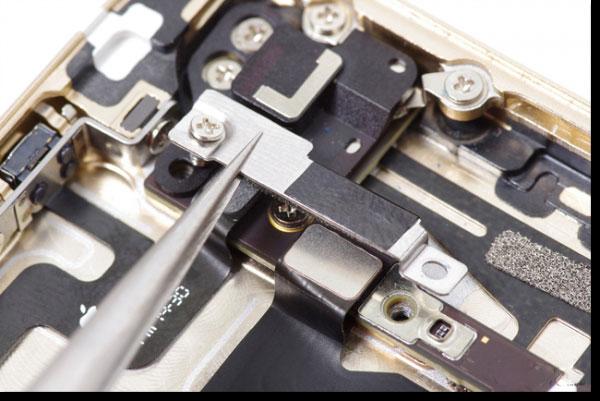

取下天线,这个天线是GPS&Wifi天线。
![](../uploads/allimg/151022/1-151022113400219.jpg)

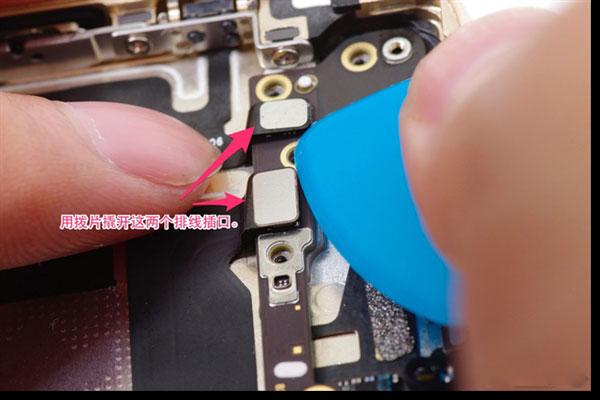

用拨片撬开这两个排线插口。
![](../uploads/allimg/151022/1-151022113433K3.jpg)

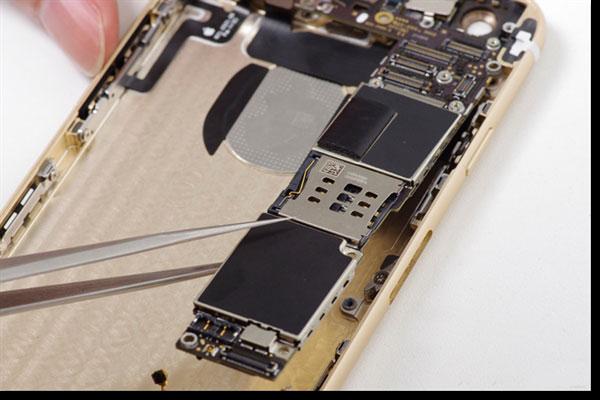

好了,取下主板,我们暂时放在一边,稍后再下手。
![](../uploads/allimg/151022/1-15102211350Q44.jpg)

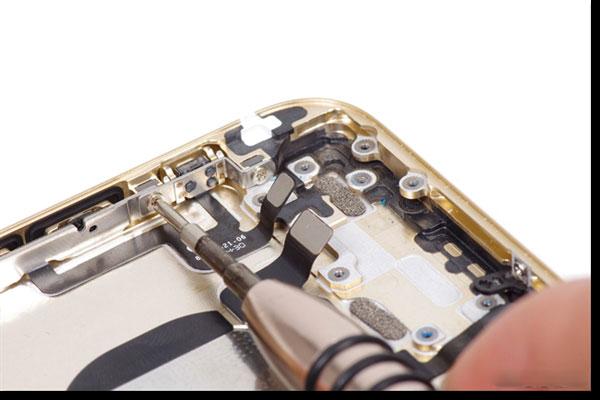

我们继续拆解后壳,这里是音量键,从侧边把螺丝拧下。
![](../uploads/allimg/151022/1-1510221135392U.jpg)

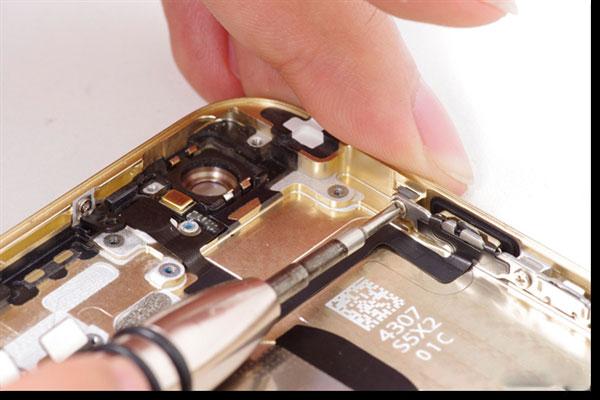

这里是开机键,对应开机排线,方法同上。
![](../uploads/allimg/151022/1-151022113610215.jpg)
排线是粘在后壳上的,一定要小心仔细地揭下来。
![](../uploads/allimg/151022/1-151022113JO22.jpg)

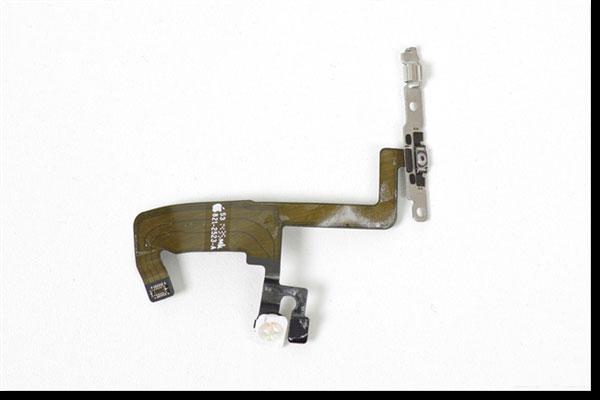

这条线集成了电源键、闪光灯、降噪通话器。
![](../uploads/allimg/151022/1-151022113QV61.jpg)
这条线音量键、静音键。
![](../uploads/allimg/151022/1-151022113T3I5.jpg)
把外放喇叭拆下来。
![](../uploads/allimg/151022/1-1510221139154B.jpg)

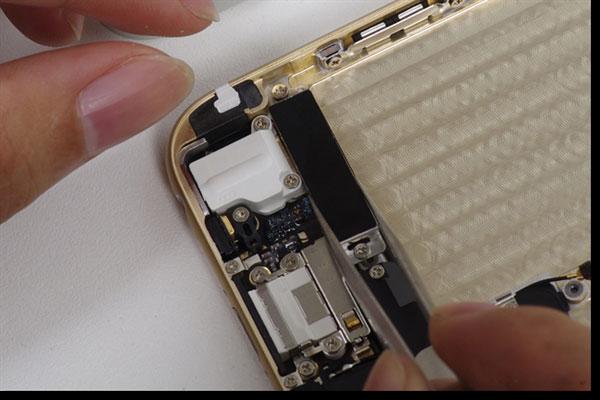

接下来轮到振动器了,振动器与主板是靠两个触点进行链接的,小心取下。
![](../uploads/allimg/151022/1-151022114014F8.jpg)

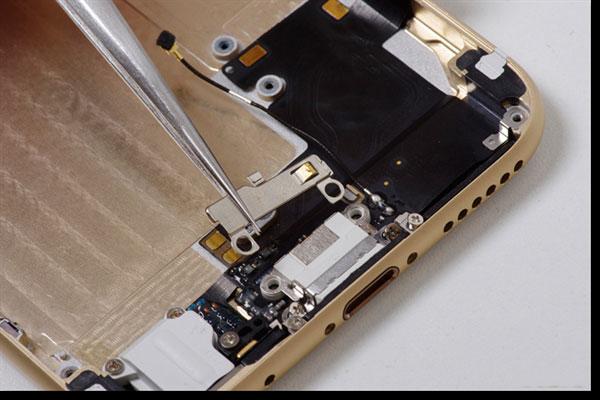

拆下天线连接片,这个连接片上的触点与前面板的金属板链接。
![](../uploads/allimg/151022/1-151022114042121.jpg)

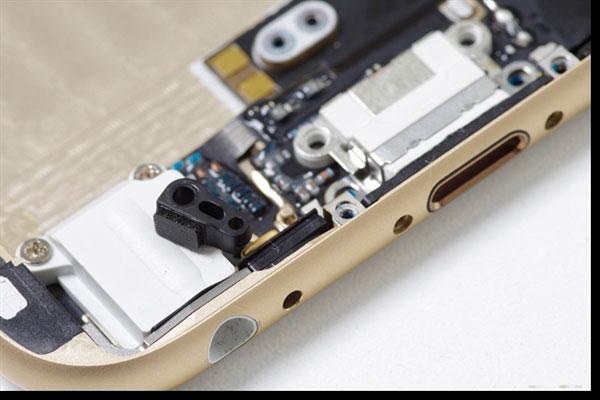

然后拆下这个小部件,这个小部件是用来固定送话器的,拆的时候千万小心,一不小心就会跑丢了。再卸下几个螺丝就把尾插排线拿下了。
![](../uploads/allimg/151022/1-1510221141134Z.jpg)

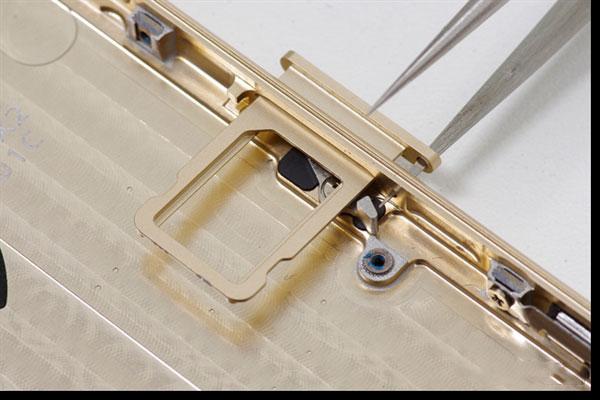

这里稍微拆一下,很多网友好奇卡托的原理是什么,可以看到,这个地方的原理其实很类似跷跷板。
![](../uploads/allimg/151022/1-151022114143R5.jpg)

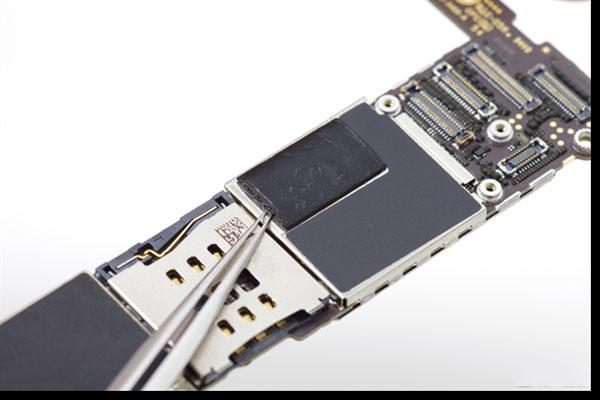

接下来我们拆主板,先把这块石墨散热棉揭下来。
![](../uploads/allimg/151022/1-151022114209295.jpg)

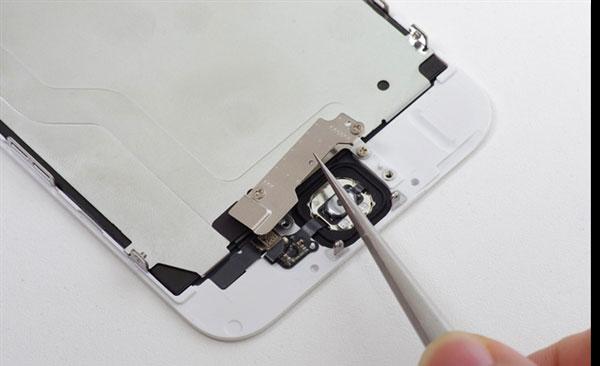

好了,现在轮到前面板,先从HOME键下手,拆下这个贴片。
![](../uploads/allimg/151022/1-1510221142394U.jpg)

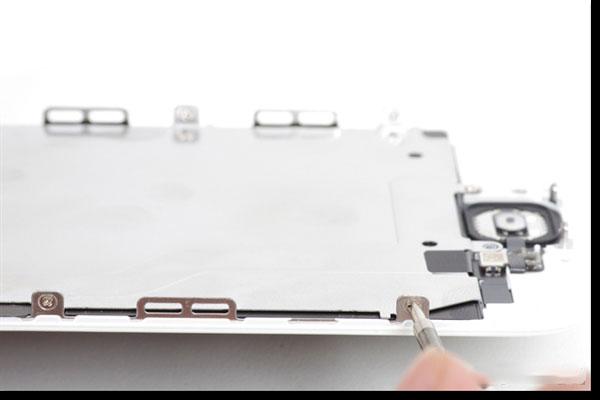

拧下边上垂直的螺丝。
![](../uploads/allimg/151022/1-15102211430M11.jpg)

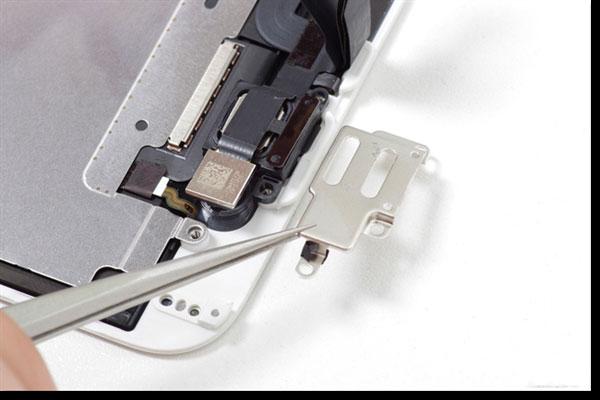

拆下传感器、前置摄像头的屏蔽罩。
![](../uploads/allimg/151022/1-1510221143343N.jpg)
我们这里把传感器排线小心撕开。
![](../uploads/allimg/151022/1-151022114404331.jpg)

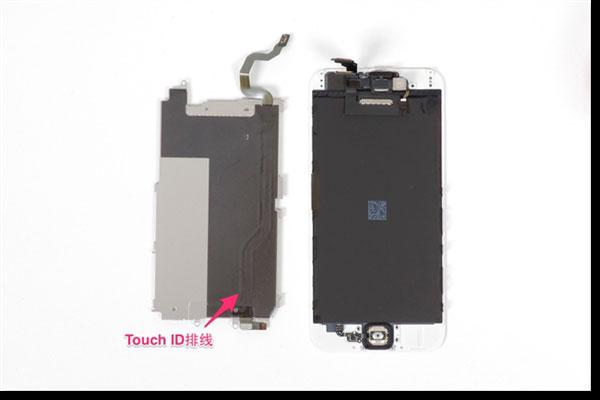

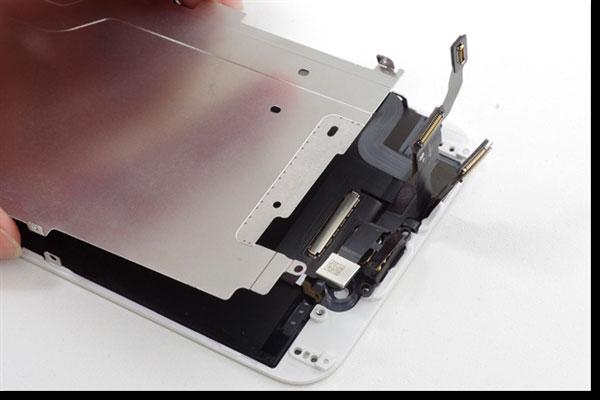

金属板取下后,我们可以发现Touch ID的排线巧妙的隐藏在了石墨散热膜下面。
![](../uploads/allimg/151022/1-15102211442IB.jpg)

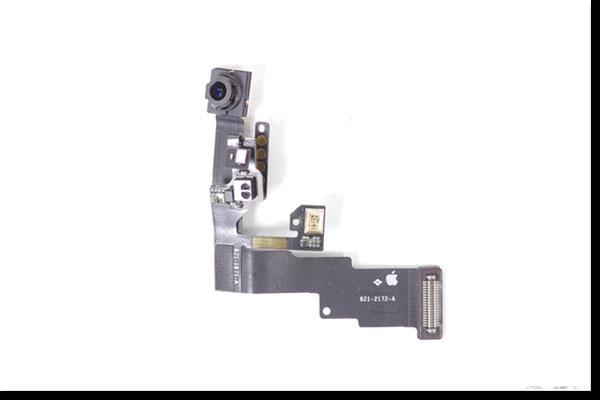

接下来取下传感器排线。这上面集成了前置摄像头、光线传感器、距离传感器。值得一提的是,苹果把光线和距离传感器集成在一起,在前面板可以少开一个孔,更美观,缺点是成本高。这样做的厂商寥寥无几,魅族MX4也是这样子做的。
![](../uploads/allimg/151022/1-151022114503311.jpg)

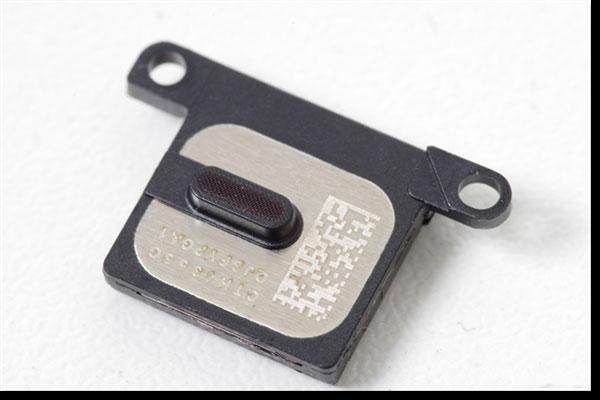

这个小元件就是听筒啦。
![](../uploads/allimg/151022/1-1510221145343c.jpg)

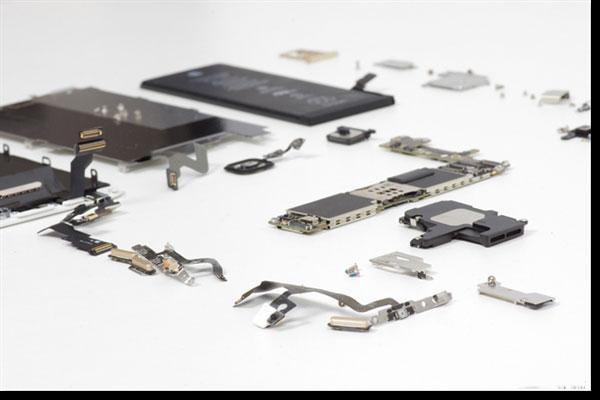

好了,到此就大功告成了。
![](../uploads/allimg/151022/1-151022114550139.jpg)
![](../uploads/allimg/151022/1-151022105912422.jpg)
用吸盘吸住屏幕靠近Home键部分,拉出一个开口。
![](../uploads/allimg/151022/1-1510221059533R.jpg)
注意这里前面板与机身的角度不要超过90度,因为在机身顶部有排线将二者连接。我们发现底排部分少了5s那种Touch ID排线,减小了拆机风险。
![](../uploads/allimg/151022/1-15102211003Q10.jpg)
![](../uploads/allimg/151022/1-15102211004b47.jpg)
为了避免拆解过程中元器件短路,我们要先给主板断电,取下电源连接线的屏蔽罩。
![](../uploads/allimg/151022/1-151022110125646.jpg)
用拨片轻轻撬开电源与主板的接口。
![](../uploads/allimg/151022/1-151022110154207.jpg)
然后我们把与前面板相连的排线部分的屏蔽罩卸下来。
![](../uploads/allimg/151022/1-1510221102244Y.jpg)
同样逐一撬开排线,一共四条。四条排线分别为显示、触摸、光纤、Touch ID排线。
![](../uploads/allimg/151022/1-151022110251W2.jpg)
我们看一下前面板整体图,与5s相比,Touch ID的排线绕到了上方,我们过一会再对前面板动手。
![](../uploads/allimg/151022/1-15102211031b48.jpg)
这种胶条只要一被拉长就会失去粘性,所以电池取下来会发现没有任何胶痕,那叫一个干净。
![](../uploads/allimg/151022/1-15102211041E16.jpg)
![](../uploads/allimg/151022/1-151022110430307.jpg)
取下摄像头上面的屏蔽罩。这里顺便提一下,画面中间有个白条是进水标,进水标遇水变色,可以根据这里的颜色判断是否曾进水。
![](../uploads/allimg/151022/1-151022110522648.jpg)
![](../uploads/allimg/151022/1-151022110532931.jpg)
接下来拆主板,先把主板下方底插排线拔开。
![](../uploads/allimg/151022/1-151022110610c4.jpg)
然后拆天线,这里特别注意,要从天线末端用力,手要稳。
![](../uploads/allimg/151022/1-15102211064T44.jpg)
靠近摄像头的这个位置有一个“亲子”螺丝,看下张图
![](../uploads/allimg/151022/1-151022110G6125.jpg)
“亲子”螺丝就是一个“子”螺丝柠在另一个螺丝上面,结构十分巧妙。
![](../uploads/allimg/151022/1-151022110JD45.jpg)
接下来拆下音量线和开机线的屏蔽罩。
![](../uploads/allimg/151022/1-1510221133322W.jpg)
取下天线,这个天线是GPS&Wifi天线。
![](../uploads/allimg/151022/1-151022113400219.jpg)
用拨片撬开这两个排线插口。
![](../uploads/allimg/151022/1-151022113433K3.jpg)
好了,取下主板,我们暂时放在一边,稍后再下手。
![](../uploads/allimg/151022/1-15102211350Q44.jpg)
我们继续拆解后壳,这里是音量键,从侧边把螺丝拧下。
![](../uploads/allimg/151022/1-1510221135392U.jpg)
这里是开机键,对应开机排线,方法同上。
![](../uploads/allimg/151022/1-151022113610215.jpg)
排线是粘在后壳上的,一定要小心仔细地揭下来。
![](../uploads/allimg/151022/1-151022113JO22.jpg)

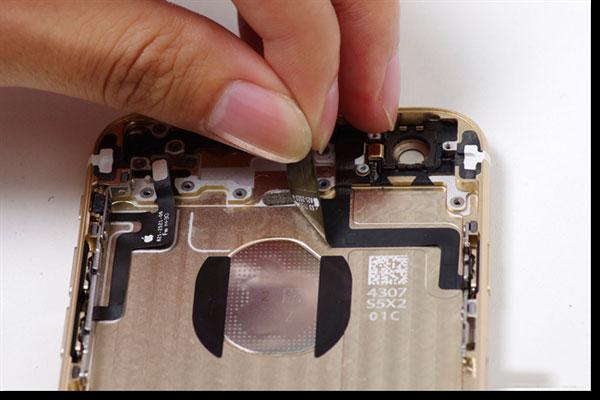

这条线集成了电源键、闪光灯、降噪通话器。
![](../uploads/allimg/151022/1-151022113QV61.jpg)
这条线音量键、静音键。
![](../uploads/allimg/151022/1-151022113T3I5.jpg)

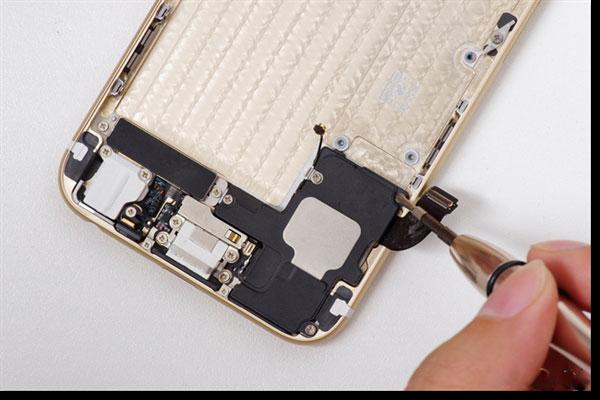

把外放喇叭拆下来。
